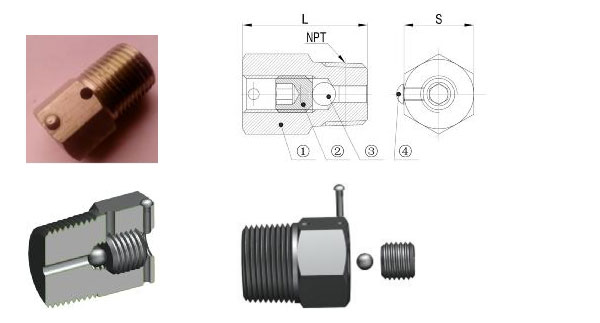

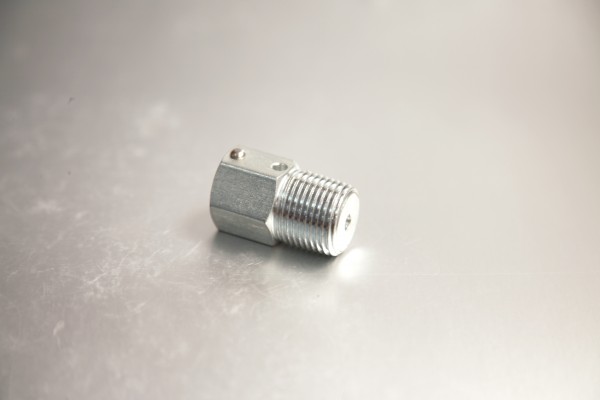

1、泄放閥照片和簡圖：
2、材料配置明細欄：
|
常用材料配置分類 |
各類配置的零件材質 |
|||
|
①閥體 |
②螺釘 |
③鋼球 |
④鉚釘 |
|
|
CR |
Q235 |
1035 |
440C |
300 |
|
CD |
A105 |
1035 |
440C |
300 |
|
CE |
LF2 |
1035 |
440C |
300 |
|
AA |
304 |
304 |
440C |
300 |
|
AB |
316 |
316 |
440C |
300 |
|
FA |
F51 |
F55 |
YN6 |
300 |
|
FB |
F53 |
F55 |
YN6 |
300 |
|
FC |
F55 |
F55 |
YN6 |
300 |
|
NA |
N06625 |
N06625 |
YN6 |
300 |
|
NB |
N08825 |
N06625 |
YN6 |
300 |
3、規格型號：
|
NPT螺紋規格 |
型號 |
S |
L |
|
1/8-27 NPT |
DSV1-B |
S14 |
30 |
|
1/4-18 NPT |
DSV1-C |
S17 |
31 |
|
3/8-18 NPT |
DSV1-D |
S19 |
33 |
|
1/2-14 NPT |
DSV1-E |
S22 |
40 |
|
3/4-14 NPT |
DSV1-F |
S27 |
40 |
|
1-11 1/2 NPT |
DSV1-G |
S34/S36 |
45/47 |
4、備注：
①例如產品型號“DSV1-E-CE”表示：注脂閥DSV1系列，NPT1/2規格，材料配置為CE；
②其它詳見《泄放閥技術參數及說明》。
